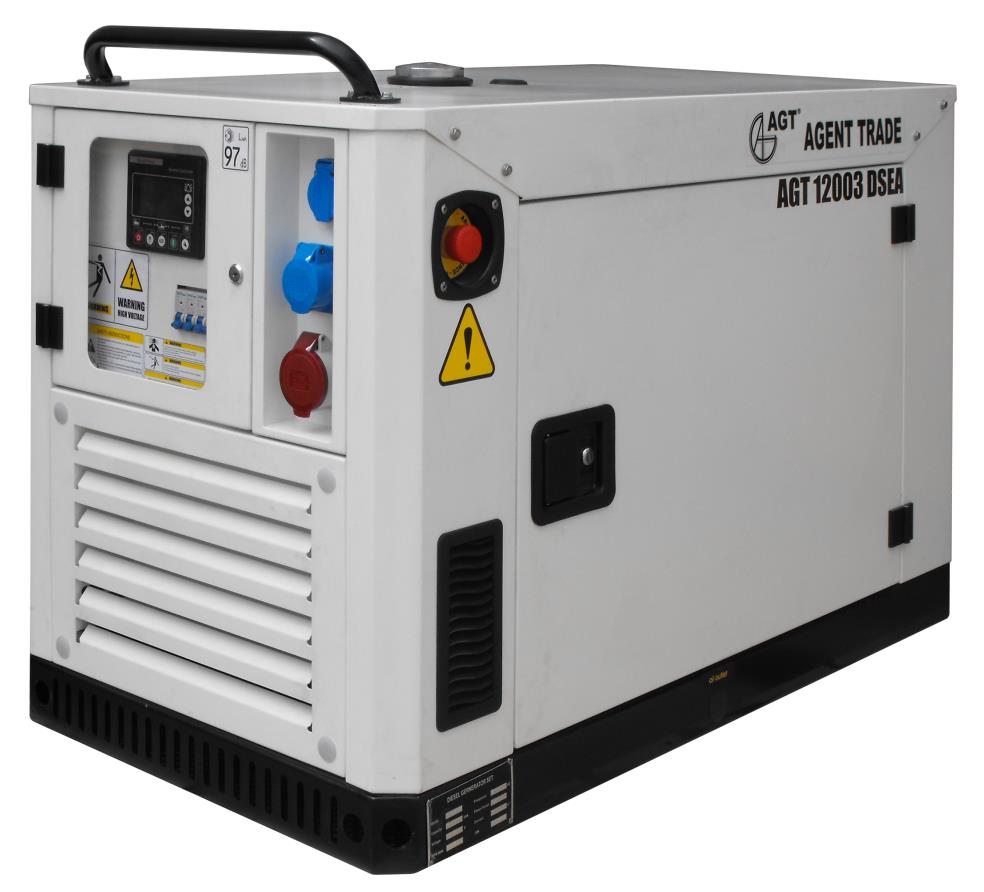

Дизельний генератор AGT 12003 DSEA

Технічні характеристики

Напруга: 400В / 50 Гц

Cos Ø: 0,8

Максимальна потужність: 12 кВА

Тривала потужність: 10 кВА

Швидкість: 3000 об/хв

Двигун: дизельний, 2 циліндра, рідинне охолодження

Регулятор швидкості: електронний

Потужність двигуна: 16 к. с. при 3000 об/хв

Об'єм циліндра: 794 см³

Паливо: дизель

Альтернатор: синхронний, типу AVR зі щітками

Ємність бака: 25 л

Автономність роботи: 8,5 год при навантаженні 10 кВА

Пуск: електричний

Захист: IP 23

Габаритні розміри: 1230 мм × 675 мм × 770 мм

Маса: 280 кг

Стандартні функції:

• Пульт керування HGM420
• Електронний регулятор швидкості
• Альтернатор AVR
• Свічки розжарювання
• Електростартер, акумулятор та зарядний пристрій
• Однофазна розетка Schuko 16 А
• Однофазна розетка CEE 16 A
• Розетка трифазна CEE 16 A
• Трифазна та однофазна вилка CEE 16A
• Захист від перевантаження, короткого замикання, відсутності тиску масла, занадто високої температури
• Дверцята із захисним склом для панелі керування та магнітотермічних вимикачів
• Кнопка аварійної зупинки

Додаткове обладнання:

• Панель автоматизації ATS22 - чотириполюсні контактори 23A, 2-ступінчастий зарядний пристрій 7,5 A
• Панель автоматизації ATS28Y – чотириполюсні моторизовані контактори 32A, 2-ступінчастий зарядний пристрій 7,5A

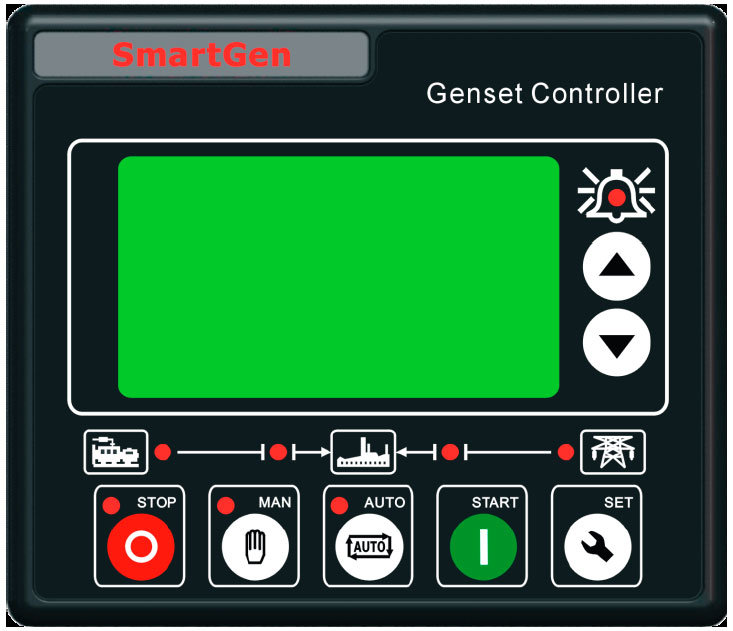

Панель керування HGM 420

Контролер HGM 420 містить усі функції, необхідні для керування генераторною установкою:

• Режим керування та захисту двигуна та генератора забезпечує моніторинг та автоматичне відключення генератора у разі несправності: низький тиск масла, висока температура двигуна, низький рівень палива, вихід з ладу реле зарядки акумулятора, низький або високий швидкість, перевантаження генератора.
• Цифрові вимірювальні пристрої для відображення на рідкокристалічному екрані 132x64 основних електричних величин на всіх трьох фазах (напруга, струм, частота, потужність, напруга акумулятора, лічильник годин роботи, рівень палива) як для генератора, так і для мережі.
• Моніторинг національної мережі (однофазної або трифазної): якщо електричні параметри національної мережі перевищують встановлені обмеження, панель запускає генератор і дає команду на автоматичне перемикання навантаження від мережі до генератора за допомогою засоби моторизованих контакторів (поставляються додатково). Коли електричні параметри мережі повертаються до заданих меж, пульт дає команду на перемикання навантаження від генератора до мережі та зупиняє генератор.

Документація

Трифазний дизель-генератор AGT 12003 DSEA
